磁性聯軸器生產廠家傾囊相授：選型與使用全攻略
發布時間：2024-05-21 10:23:28 來源：匯四方

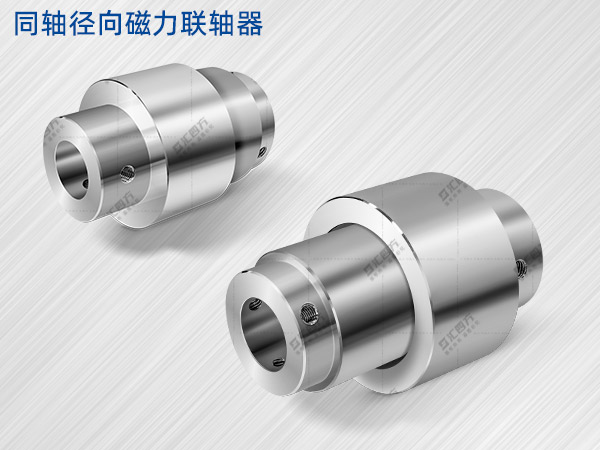

一般來說，同軸型磁性聯軸器主要由以下幾個核心部件構成：外轉子、內轉子、隔離套以及軸承系統。其中，隔離套與軸承系統共同承擔著磁力傳動密封結構的關鍵功能，確保了磁性聯軸器的穩定運行。
在內轉子的外圓周部位和外轉子的內圓周部位，均精心安裝了磁體。這些磁體以偶數形式集結，并按照NS交叉的方式巧妙地圓周排列，為磁性聯軸器的正常工作提供了強大的磁力支持。
當內外轉子的磁體工作面對齊時，它們會自動耦合，形成一個完整的磁力傳動系統。值得注意的是，內外轉子之間保持著一定的氣隙，這不僅是隔離主動和從動部件的關鍵，也確保了聯軸器的穩定與安全運行。
氣隙的大小通常在2mm至8mm之間，這一范圍的選擇對于磁性聯軸器的性能至關重要。氣隙越小，磁體的有效利用率就越高，但隔離的難度也會相應增加；反之，氣隙越大，雖然隔離更為方便，但磁體磁場的有效利用則會變差。
在磁性聯軸器的制造過程中，廠家常用的金屬材料包括不銹鋼、鈦合金以及哈氏合金等。以不銹鋼為例，在離心泵1900rpm的工況下，其渦流損失高達15%至20%，這使得尋找更為高效的材料成為了重要的研發方向。
哈氏合金以其高電阻率和高強度特性，在降低渦流損失方面表現出色。然而，由于其材料成本過高，限制了其在磁性聯軸器制造中的廣泛應用。相比之下，非金屬材料在減小甚至完全避免渦流損失方面具有顯著優勢。
在工作壓力不高的情況下，可以考慮選用高強度的工程塑料PEEK等非金屬材料。這些材料不僅成本相對較低，而且能夠滿足磁性聯軸器的基本性能要求。
值得一提的是，國外已有采用陶瓷材料制造磁性聯軸器隔離套的先例，其渦流損失為零，顯示出了巨大的應用潛力。然而，陶瓷材料的易碎性、耐機械沖擊和熱沖擊性能不佳以及加工復雜、價格高、裝配困難等問題，使得其并未得到廣泛應用。
在磁性聯軸器的磁鋼選擇方面，可根據不同的工況條件進行靈活調整。在工況溫度較低、轉速和壓力適中的情況下，可選用釹鐵硼磁鋼，并通過優化結構設計來減小外轉子懸臂長度，節省磁鋼材料。而在高溫、中高壓、高轉速等極端工況下，則需考慮采用更為先進的冷卻措施和優化長徑比，以確保磁性聯軸器的穩定運行。
在冷卻方式的選擇上，強制風冷和雙層隔離罩水循環冷卻是兩種常用的方法。強制風冷適用于中、高壓工況下渦流熱不大但又不能忽略且無法采用雙層隔離罩的情況。而雙層隔離罩水循環冷卻則適用于對冷卻效果要求更高的場合。這些冷卻方式的選擇和應用，為磁性聯軸器在各種復雜工況下的穩定運行提供了有力保障。
